核心架构设计

本文档详细阐述了 VTJ 低代码平台的核心架构组件，包括引擎协调层、服务提供者系统、数据模型和代码转换管道。关于 UI 组件库的具体实现，请参考 UI 组件库文档；关于平台适配层实现，请查阅平台实现文档。

引擎、服务提供者与模拟器层

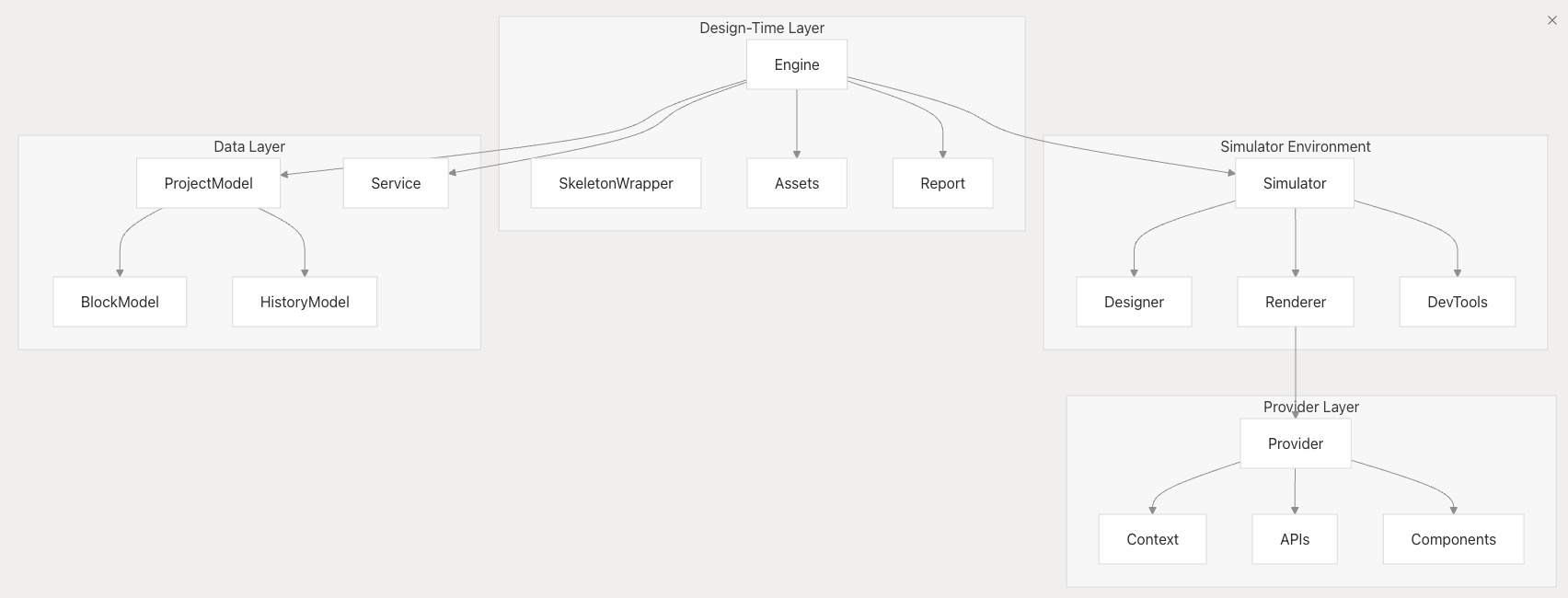

VTJ 架构围绕三个核心协调组件构建，形成完整的设计-开发工作流：

设计时引擎架构

Engine 类作为设计时环境的中央协调器，通过以下关键职责管理完整生命周期：

1. 项目管理
   通过 Service 接口协调 ProjectModel 实例和文件操作
2. 模拟器控制
   管理 iframe 沙箱环境中的组件渲染和实时预览
3. 资源管理
   通过 Assets 类处理物料加载和组件注册
4. 事件协调
   实现模型事件绑定，支持响应式更新和状态持久化

服务提供者架构

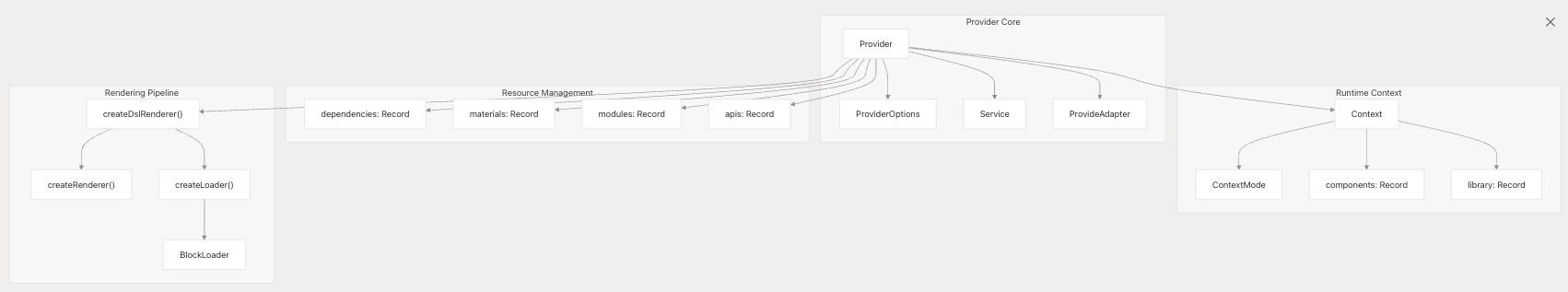

Provider 类管理不同执行模式下的运行时服务：

支持模式：

• 设计模式：完整可视化编辑能力
• 运行时模式：生产环境优化执行
• 原始模式：直接执行 Vue 组件

核心功能：

1. 资源加载
   根据项目配置异步加载依赖项、物料和组件
2. API 管理
   通过 createSchemaApis 创建基于 Schema 的 RESTful API
3. 组件注册
   动态解析组件并安装 Vue 插件
4. DSL 渲染
   提供工厂方法将 BlockSchema 转换为可执行 Vue 组件

项目模型与块模型系统

数据层采用响应式模型架构，通过事件驱动机制管理项目状态和组件定义。

模型层次结构与事件机制

ProjectModel 管理项目全局状态：

核心数据结构：

• 页面(page)：应用路由单元
• 块(block)：可复用组件单元
• 依赖项(dependencies)：外部库版本管理
• 配置(configuration)：项目级设置

关键特性：

• 文件操作：支持 PageFile 和 BlockFile 的 CRUD 操作（含验证和事件触发）
• 依赖管理：支持外部库和物料的动态加载与版本控制
• 状态同步：通过事件驱动更新，由 Service 层触发状态持久化
• 平台适配：支持多目标平台（web, h5, uniapp）

关键方法包括 createPage(), createBlock(), setDeps() 和 active()，每个操作触发相应事件实现 UI 同步

块模型与节点层次结构

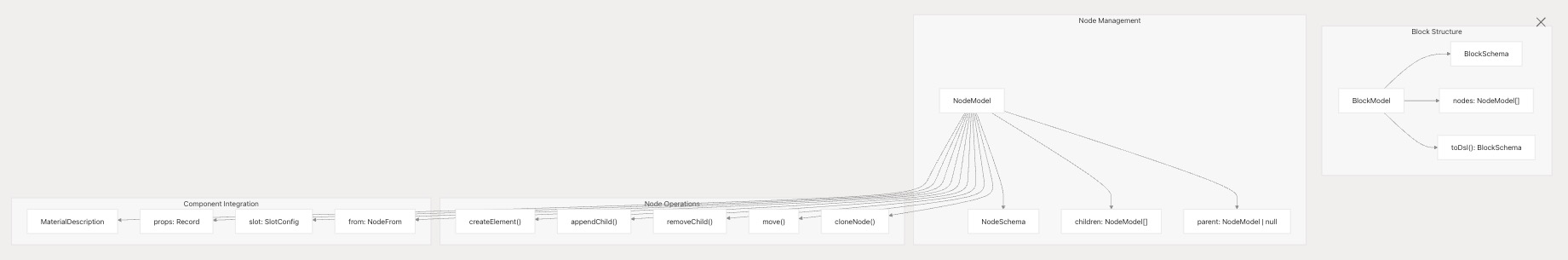

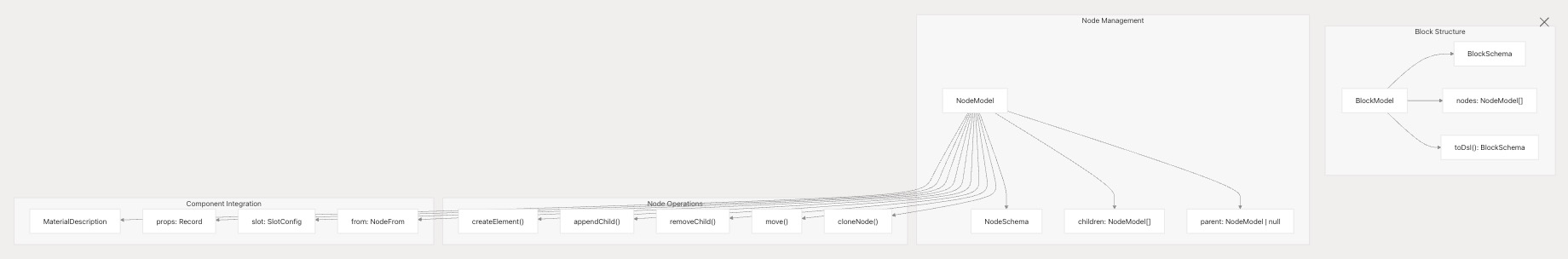

BlockModel 将组件或页面表示为 NodeModel 节点树：

架构特性：

• 层次结构：基于插槽(slot)的内容组织，形成树形父子关系
• 组件集成：通过物料描述(MaterialDescription)和节点来源(NodeFrom)配置动态加载组件
• 状态管理：支持锁定(locked)、可见性(visible)和验证状态(validation)的响应式属性
• 序列化：实现运行时模型与可序列化 BlockSchema/NodeSchema 的双向转换

代码生成与解析管道

VTJ 通过多层解析和代码生成管道，实现 Vue 单文件组件(SFC)与低代码 DSL 的双向转换。

DSL 到组件渲染管道

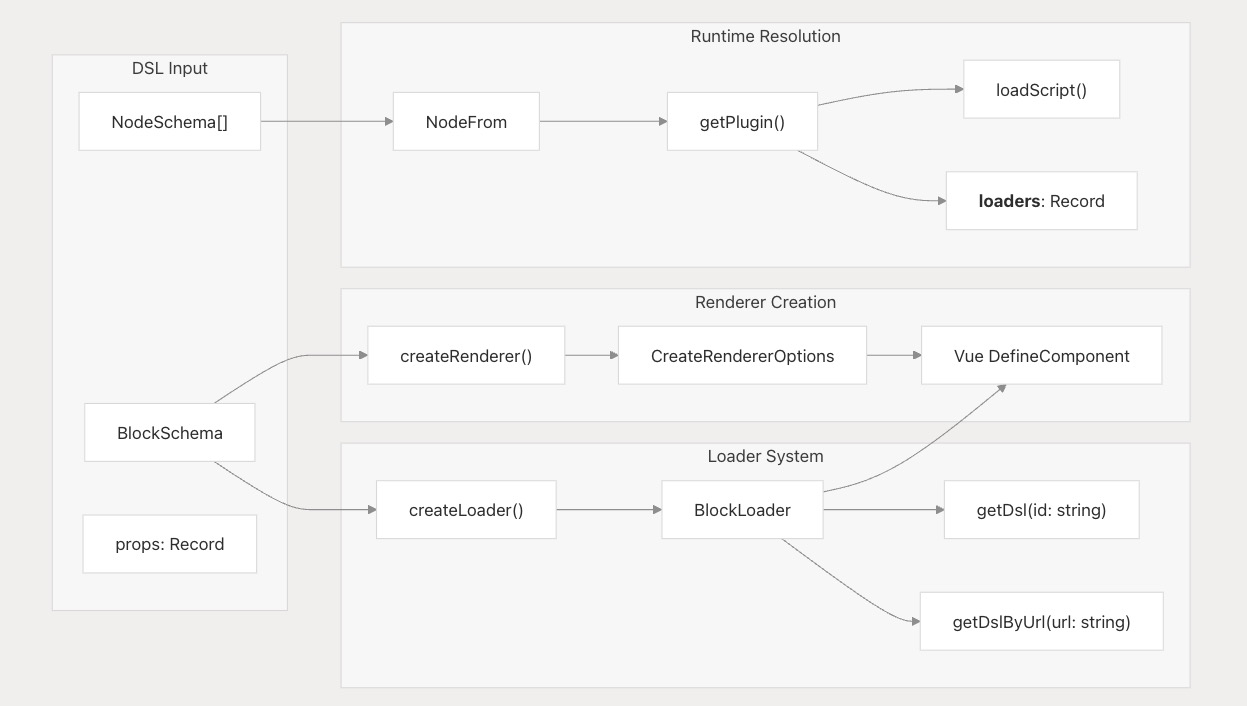

渲染管道通过四个阶段将 BlockSchema 转换为可执行 Vue 组件：

1. DSL 加载
   createLoader 函数创建 BlockLoader，递归解析组件依赖
2. 组件解析
   NodeFrom 配置指定组件加载方式（Schema, UrlSchema, Plugin）
3. 异步组件创建
   利用 Vue 的 defineAsyncComponent，通过支持缓存的加载器实现异步加载
4. 上下文集成
   CreateRendererOptions 提供运行时上下文（Vue 实例、组件库、API）

Vue SFC 解析与代码生成

双向转换系统支持可视化设计与代码编辑的无缝切换：

核心处理流程：

1. 解析器集成
   @vtj/parser 将 Vue 单文件组件(SFC)转换为 BlockSchema
2. 代码生成
   @vtj/coder 根据 BlockSchema 生成完整 Vue 项目结构
3. 服务层操作
   通过 Service.saveFile() 和 Service.getFile() 实现文件同步
4. AI 集成
   Engine.applyAI() 方法支持 AI 生成 DSL 集成到设计流程

Engine.genSource() 方法编排完整代码生成流程，createRawPage() 支持混合工作流（可视化组件 + 代码组件）

运行时架构与上下文管理

运行时系统通过分层上下文架构管理不同模式（mode）和平台（platform）的组件执行。

上下文与模式管理

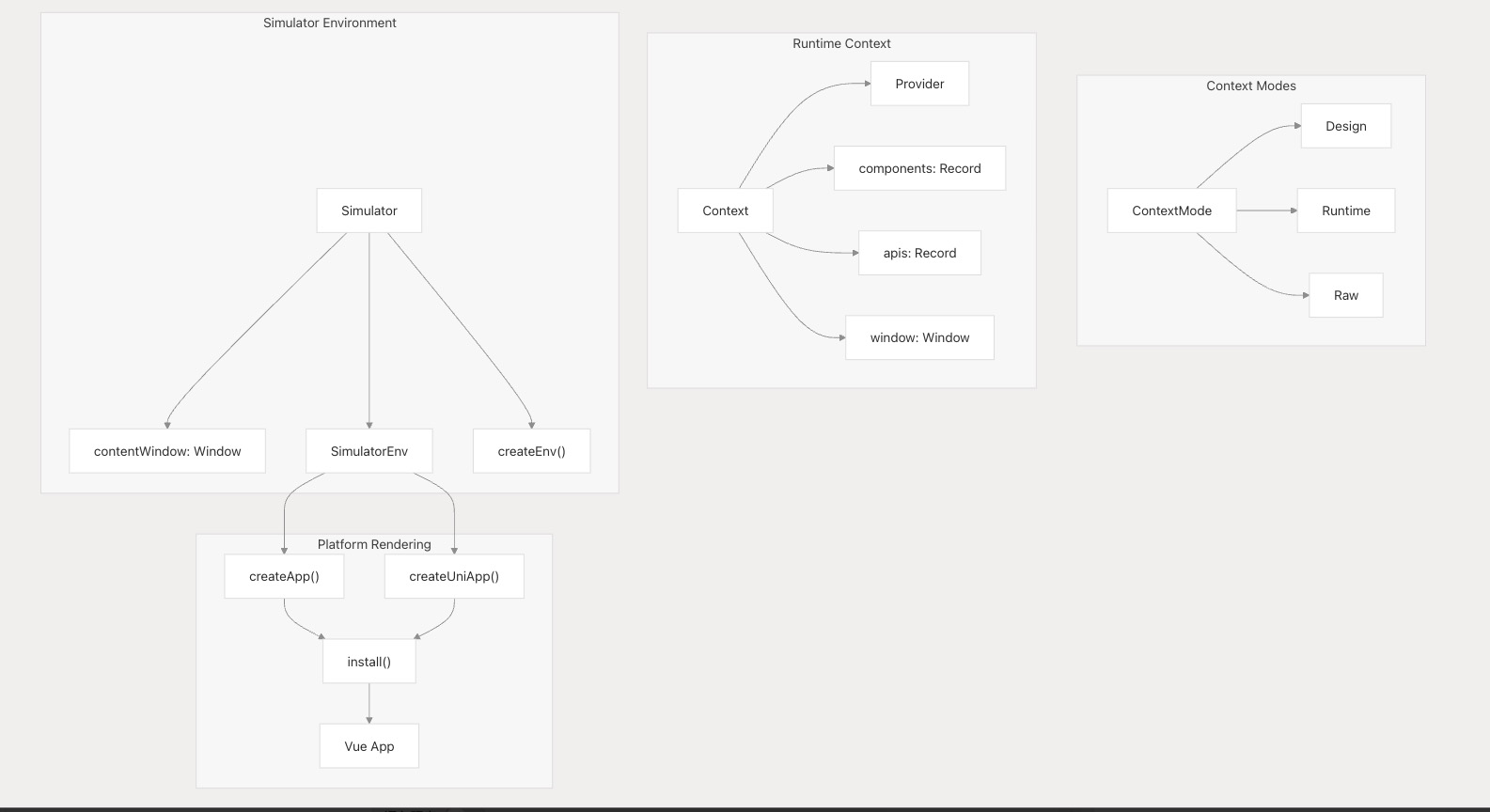

运行时架构根据 ContextMode 调整行为：

执行模式：

• 设计模式：提供完整设计时功能，支持热重载(hot-reload)和可视化编辑
• 运行时模式：为生产环境优化组件执行性能
• 原始模式：直接执行 Vue 组件，无低代码平台开销

Simulator 创建隔离的 iframe 环境（通过 contentWindow），包含专属的 SimulatorEnv：

• 组件注册表：从物料(materials)和依赖(dependencies)解析的组件集合
• API 层：基于 Schema 的 API，支持模拟数据
• 平台适配器：针对不同平台的应用创建策略

多平台运行时适配

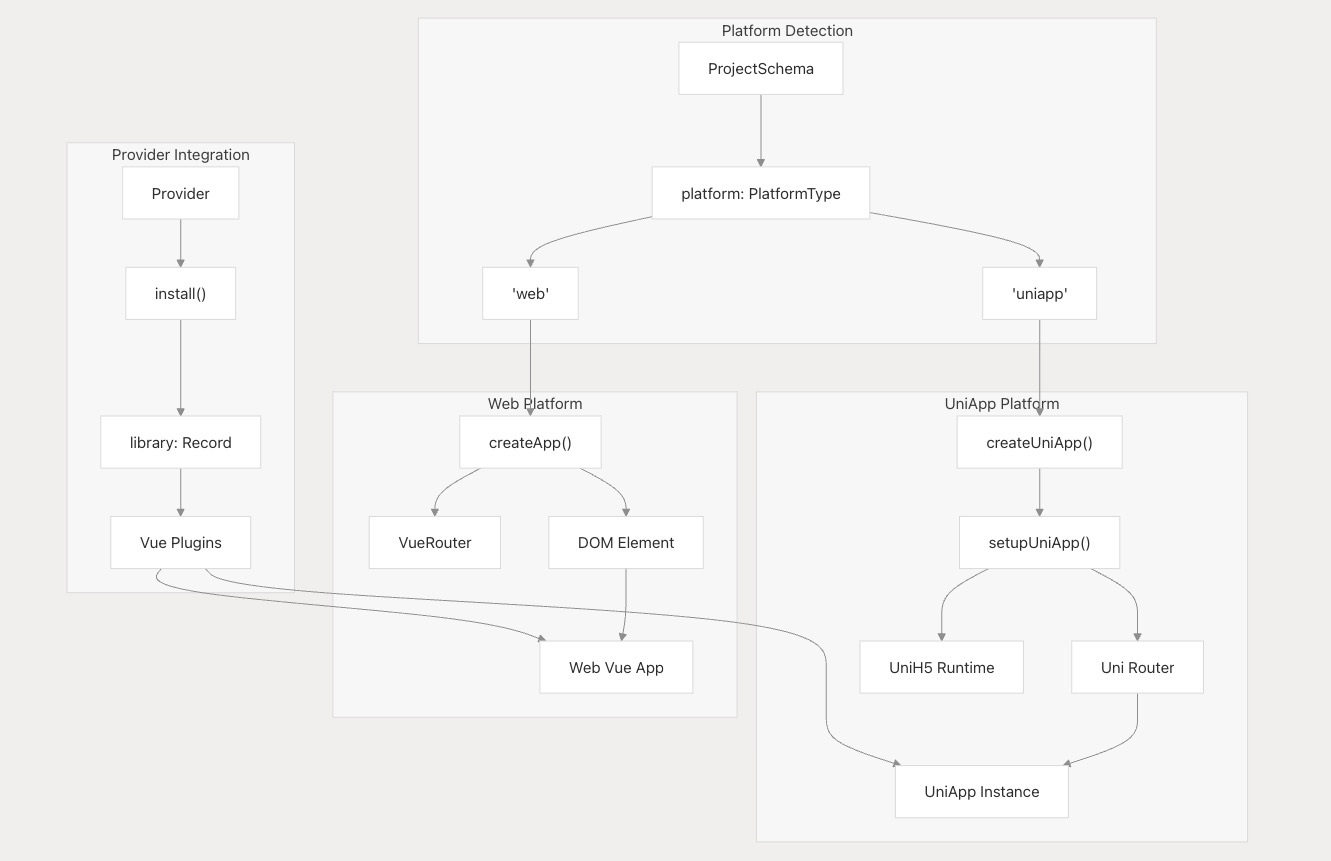

针对不同平台采用特定的运行时创建策略：

平台适配实现：

• Web 平台：创建带 Vue 路由器和 DOM 挂载的标准 Vue 应用
• UniApp 平台：使用 setupUniApp() 和 UniH5 运行时进行跨平台配置
• 插件安装：根据依赖配置自动安装库插件
• 路由配置：平台特定的路由历史模式实现

Provider.install() 方法管理跨平台的插件安装和全局属性设置

文档说明

本文档由AI辅助生成，可能存在技术细节偏差，最新架构设计请参考原始技术文档：
VTJ核心架构原文
