图表与可视化

本文档涵盖 @vtj/charts 包，该包通过 ECharts 集成为 VTJ 低代码平台提供全面的数据可视化能力。该软件包提供图表组件、地理映射和可视化工具，可与 VTJ 设计时和运行时环境无缝集成。

关于更广泛的 UI 组件生态系统，请参阅 UI 组件库。关于特定平台实现，请参阅平台实现文档。

包概述

@vtj/charts 包是 VTJ 组件生态中的核心可视化层，基于 ECharts 5.6.0 构建。该包提供 Vue 3 组件，封装了 ECharts 功能，同时保持与 VTJ 低代码设计模式的兼容性。

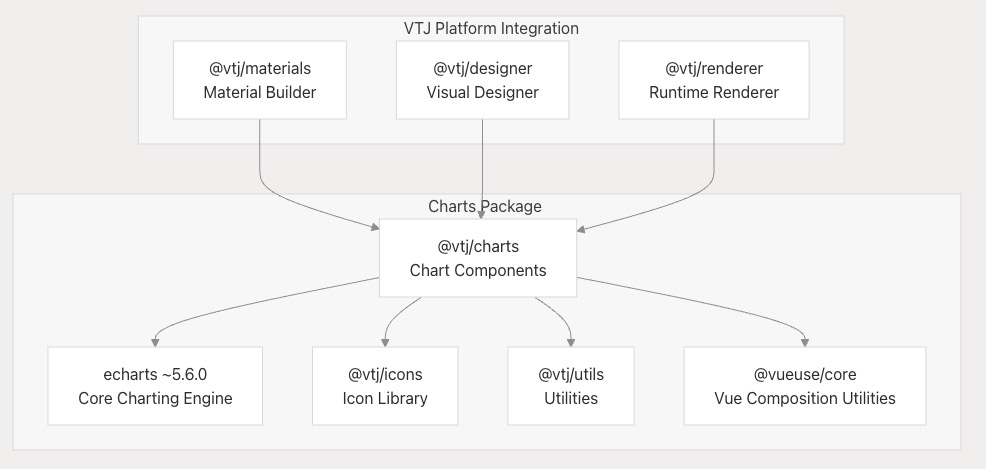

图表包依赖项与集成架构

图表组件系统

图表包采用基于组件的架构，将 ECharts 功能封装为可重用的 Vue 组件。这些组件专为 VTJ 低代码环境设计，同时提供对 ECharts 可视化能力的完整访问。

组件类别	功能描述	ECharts 集成机制
基础图表	折线图、柱状图、饼图、散点图	直接 ECharts 选项绑定
地理图表	地图、地理数据可视化	ECharts geo/map 组件
复合图表	多轴图表、组合图表	ECharts 高级配置
交互式图表	刷选、区域缩放、图例控制	ECharts 交互 API

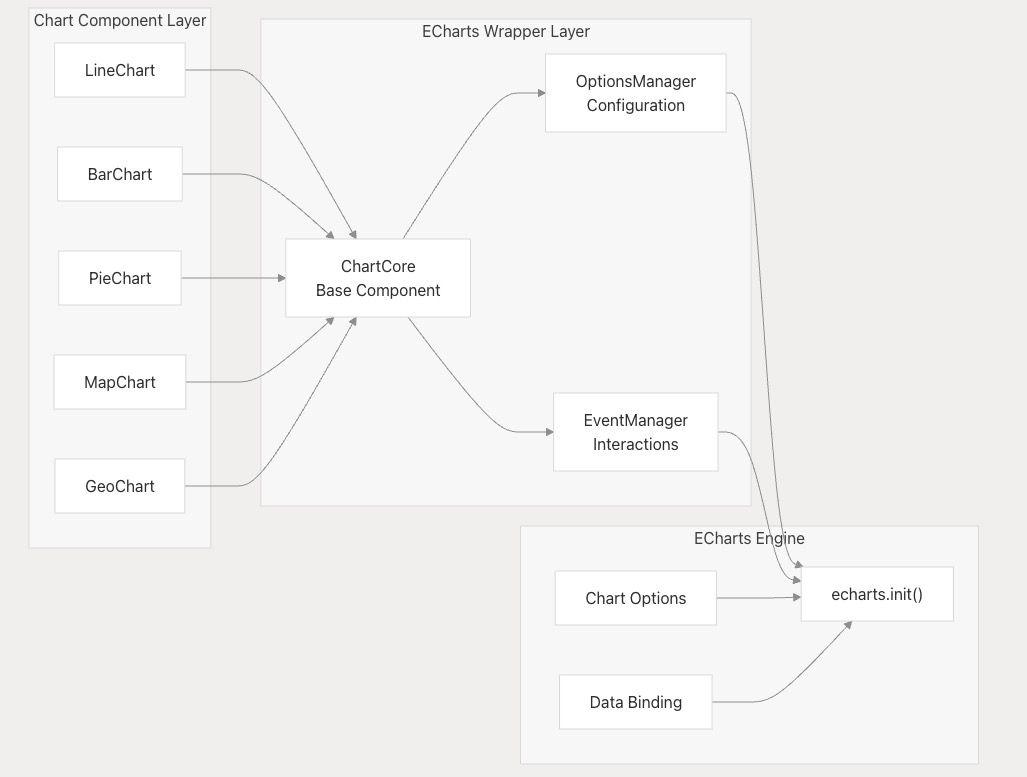

图表组件架构与 ECharts 集成

地理可视化支持

图表包的核心功能是其地理可视化能力，支持地理地图和地理数据展示。此功能专门为 VTJ 应用中基于位置的数据可视化需求设计。

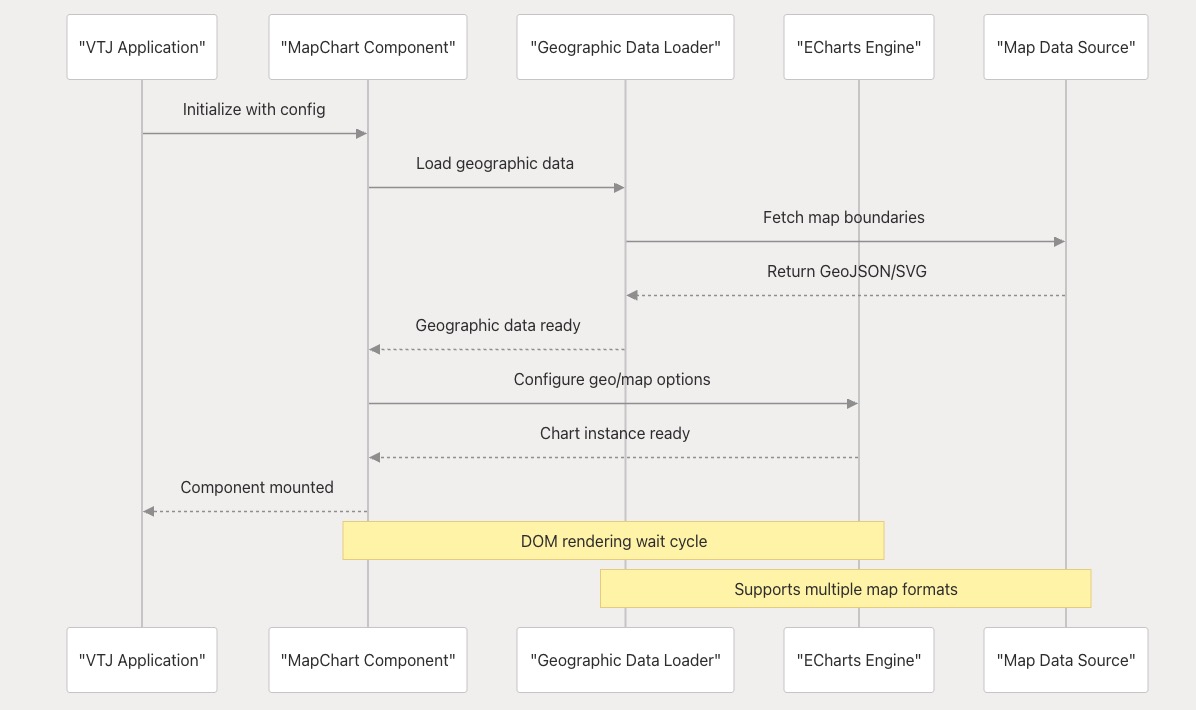

地理图表初始化与数据加载流程

地理可视化系统解决了以下关键问题：

• DOM 就绪状态检测
• 异步数据加载管理
• 地图就绪状态同步
• DOM 渲染时序处理

ECharts 集成架构

该包为 ECharts 提供了复杂的封装层，在保留完整 ECharts API 访问能力的同时，确保与 Vue 3 响应式系统的兼容。此集成处理以下关键方面：

• DOM 就绪检测：确保 ECharts 在 DOM 元素可用后初始化
• 响应式更新：当数据或配置 props 变化时自动更新图表
• 事件桥接：将 ECharts 原生事件转换为 Vue 组件事件
• 资源管理：在组件卸载时正确处理图表实例

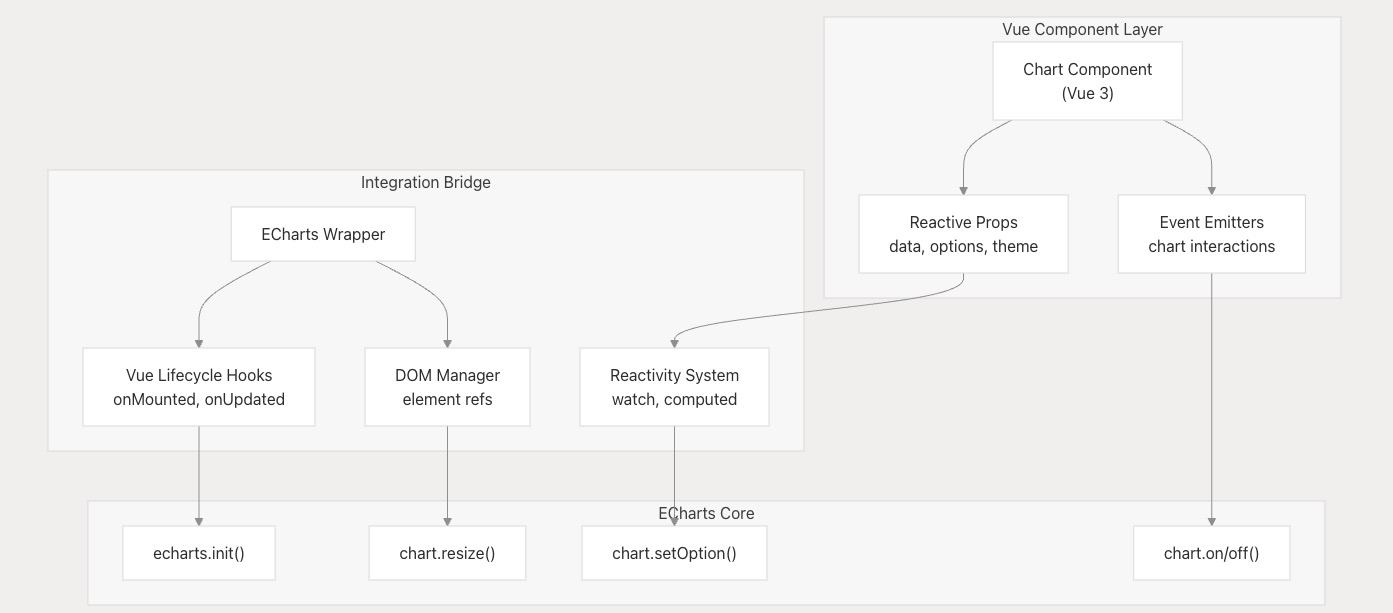

ECharts Vue 3 集成架构

构建与分发系统

图表包采用双构建系统，同时生成 ES 模块和 UMD 包，确保在 VTJ 生态系统内不同部署场景的兼容性。

构建目标	输出格式	适用场景
ES 模块	dist/index.mjs	现代打包工具，支持 tree-shaking
UMD 包	dist/index.umd.js	浏览器全局变量、传统系统
TypeScript 声明	types/index.d.ts	类型安全与 IDE 支持
CSS 样式包	dist/style.css	组件样式

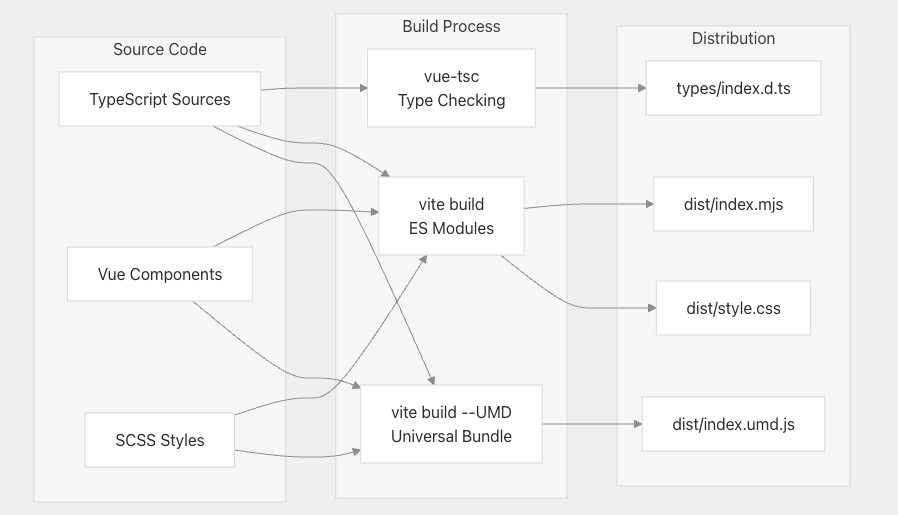

图表包构建与分发流程

构建系统确保图表包：

1. 支持 VTJ 多平台部署目标
2. 通过 tree-shaking 优化包体积
3. 提供类型安全支持
4. 保持样式一致性
