包结构与 Monorepo ​

本文档概述了 VTJ 低代码平台的 monorepo 结构、软件包依赖关系和构建系统组织。它详细说明了包的架构方式、相互依赖关系以及支持开发和部署的构建系统。关于核心架构组件的详细信息，请参阅核心架构文档。

Monorepo 结构概述 ​

VTJ 平台采用 PNPM 工作区和 Lerna 进行包管理，以 monorepo 形式组织。代码库包含多个逻辑分层的包，通过 workspace:~ 引用管理工作区依赖项。这种 monorepo 结构支持跨所有包的同步版本控制、共享工具和协调发布。

软件包功能与用途 ​

VTJ 平台包含以下核心软件包：

包名版本功能描述主要依赖
@vtj/base0.12.40基础类型定义和核心工具reflect-metadata, crypto-js, dayjs, lodash-es
@vtj/utils0.12.40通用工具函数和辅助方法@vtj/base, axios, js-cookie
@vtj/core0.12.40核心数据模型和引擎抽象@vtj/base
@vtj/icons0.12.40平台图标组件库@element-plus/icons-vue
@vtj/ui0.12.40UI 组件库@vtj/icons, @vtj/utils, element-plus, sortablejs, vxe-table
@vtj/materials0.12.40设计器使用的组件物料库@vtj/core, @vtj/ui, @vtj/utils, element-plus, ant-design-vue, vant
@vtj/charts0.12.40数据可视化图表组件@vtj/icons, @vtj/utils, echarts
@vtj/renderer0.12.40低代码 DSL 运行时渲染器@vtj/core, @vtj/utils
@vtj/parser0.12.40Vue 代码到 DSL 模型的转换器@vtj/base, @vtj/core, @babel/parser, @vue/compiler-sfc
@vtj/coder0.12.40DSL 模型到 Vue 代码的生成器@vtj/base, @vtj/core, prettier
@vtj/designer0.12.40可视化设计环境@vtj/core, @vtj/renderer, @vtj/ui, monaco-editor
@vtj/local0.12.40本地开发服务@vtj/coder, @vtj/core, @vtj/node, @vtj/parser
@vtj/pro0.12.40集成 IDE 的专业平台@vtj/core, @vtj/designer, @vtj/local, @vtj/materials, @vtj/renderer
@vtj/web0.12.40Web 平台实现@vtj/charts, @vtj/core, @vtj/renderer, @vtj/ui
@vtj/uni0.12.40UniApp 支持包@vtj/core, @vtj/renderer, @vtj/utils
@vtj/uni-app0.12.40UniApp 平台实现@vtj/core, @vtj/renderer, @vtj/uni
@vtj/cli0.12.4构建和开发工具vite, vue-tsc, @vitejs/plugin-vue, rollup plugins
@vtj/node0.12.40Node.js 工具集@vtj/base, fs-extra, axios

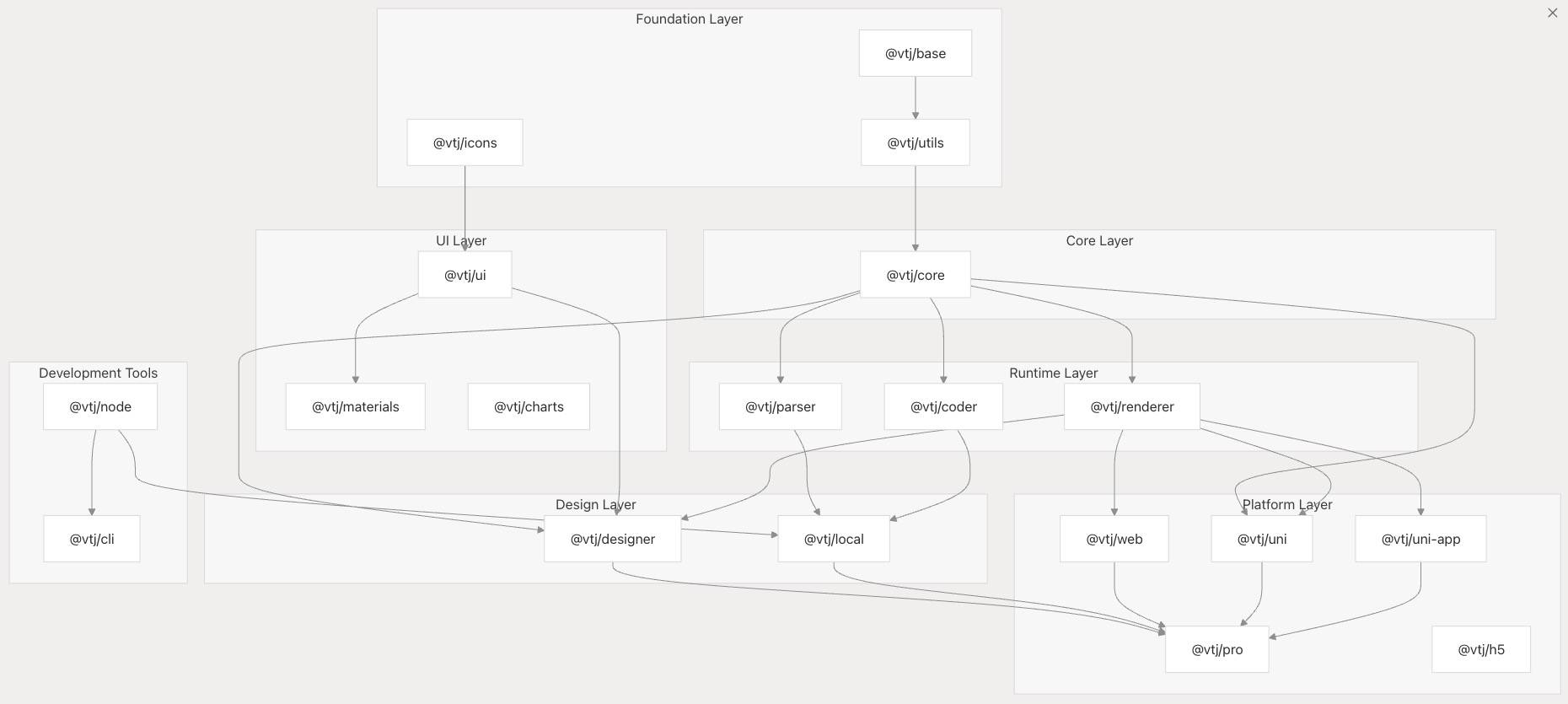

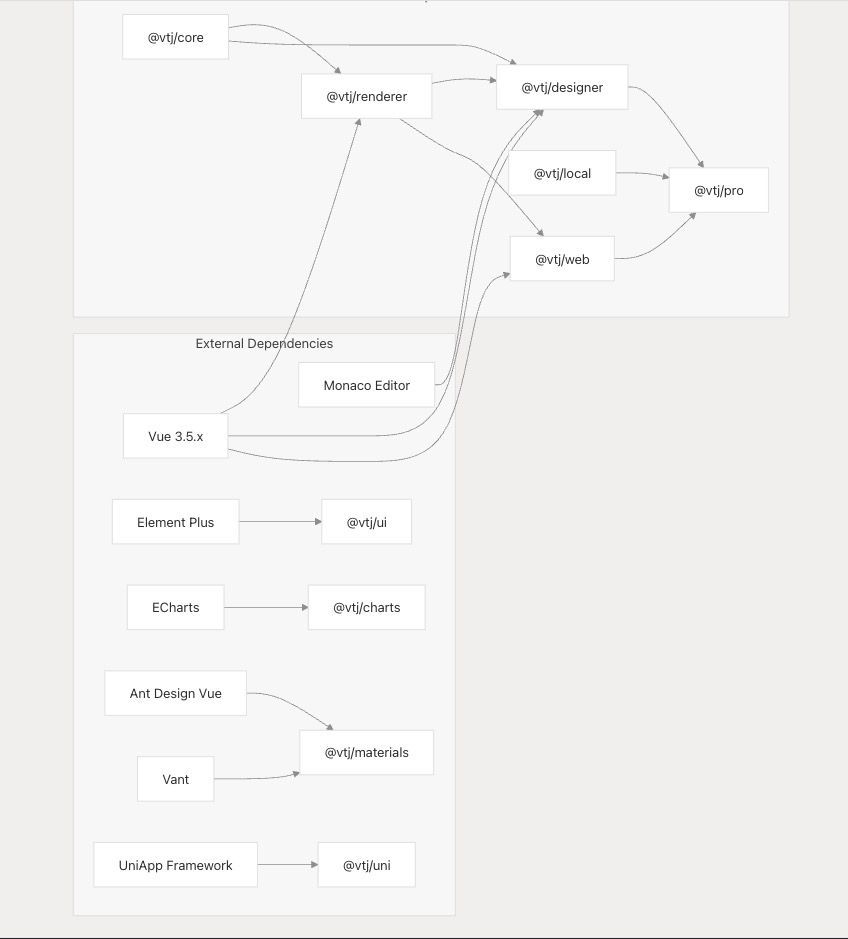

包依赖关系 ​

基础层：Core、Base 和 Utils ​

基础层为整个平台提供核心构建模块。

@vtj/base ​

基础包提供以下核心功能：

  • 类型定义系统
  • 通用接口声明
  • 基于 crypto-js 的加密工具
  • 使用 dayjs 的日期处理工具
  • Lodash 工具函数扩展

@vtj/utils ​

工具包在基础包之上提供更专业的实用功能：

  • 基于 axios 的 HTTP 请求封装
  • Cookie 管理工具
  • 浏览器存储抽象层
  • 通用辅助函数集
  • 路径匹配实用工具

@vtj/core ​

核心包定义低代码平台的核心数据模型和抽象：

  • 项目模型架构
  • 模块(Block)模型
  • 节点(Node)模型
  • 状态管理机制
  • 事件处理系统
  • 数据绑定实现

此包是系统的概念核心，定义了支撑低代码体验的领域特定语言(DSL)。

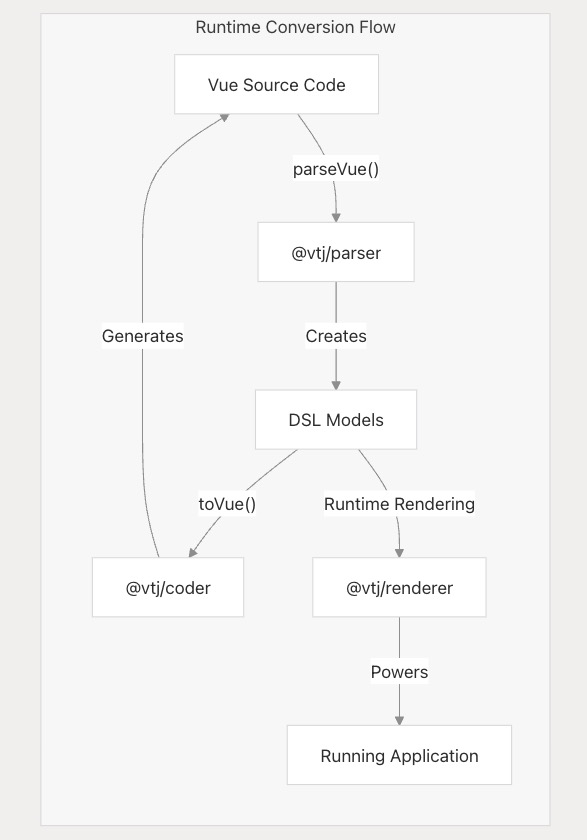

运行时层：Renderer、Parser 和 Coder ​

@vtj/renderer ​

渲染器包负责以下功能：

  • 在运行时将 DSL 模型转换为 Vue 组件
  • 管理组件状态(state)和属性(props)
  • 处理事件流和数据绑定
  • 支持动态插槽渲染
  • 提供组件通信上下文

@vtj/parser ​

解析器包提供以下能力：

  • 将 Vue 单文件组件(SFC)转换为 DSL 模型
  • 使用 Babel 进行 AST 遍历和分析
  • CSS 解析和样式提取
  • 使用 Vue 编译器解析模板结构

@vtj/coder ​

代码生成器包处理：

  • 从 DSL 模型生成 Vue 源代码
  • 使用 Prettier 进行代码格式化
  • 模板代码生成
  • 脚本和样式代码生成

设计层：Designer 和本地服务 ​

设计层提供可视化设计环境和本地开发能力。

@vtj/designer ​

设计器包包含：

  • 画布和属性面板组件
  • 组件拖放功能实现
  • 基于 Monaco Editor 的代码编辑器
  • 组件树导航系统
  • 预览模拟环境
  • AI 辅助集成接口

@vtj/local ​

本地服务包提供：

  • 本地文件系统集成
  • 项目加载和保存机制
  • 文件代码生成功能
  • 本地开发服务器支持
  • 文件上传处理

平台实现 ​

VTJ 通过专用包支持多个平台目标：

@vtj/web ​

Web 包提供标准的 Web 平台实现，包括：

  • Web 专用组件
  • Element Plus 集成
  • 图表集成方案
  • Web 运行时支持

@vtj/pro ​

Pro 包提供完整的 IDE 体验，整合了：

  • 设计器环境
  • 本地开发服务
  • 物料管理系统
  • 运行时渲染器
  • 平台集成接口

@vtj/uni 和 @vtj/uni-app ​

这些包为 UniApp 开发提供支持：

  • UniApp 组件映射系统
  • H5 和小程序兼容支持
  • UniApp 专用渲染方案
  • 与 UniApp 框架的深度集成

开发工具 ​

@vtj/cli ​

CLI 包提供开发和构建工具：

  • 项目脚手架生成
  • 构建配置管理
  • 开发服务器支持
  • 测试实用工具
  • 插件系统支持

@vtj/node ​

Node 工具包提供：

  • 文件系统操作工具
  • 服务端 HTTP 工具
  • 配置管理系统
  • 项目模板处理

Monorepo 管理与构建系统 ​

工作区配置 ​

VTJ monorepo 使用 PNPM 工作区和 Lerna 进行包管理。工作区配置定义在 pnpm-workspace.yaml 中，通过 workspace:~ 说明符管理工作区依赖关系。

PNPM 工作区结构：

包版本控制策略 ​

所有 VTJ 包遵循同步版本控制策略。当前主要版本为 0.12.40（CLI 为 0.12.4），通过根目录 package.json 中定义的 Lerna 命令进行统一管理。

版本管理命令：

  • lerna version patch --yes - 补丁版本更新
  • lerna version minor --yes - 次要版本更新
  • lerna version prerelease --yes - 预发布版本更新
  • pnpm -r publish --access public - 同步发布所有包

构建系统架构 ​

构建系统使用通过 npm 脚本编排的工具链：

主要构建工具：

  • Vite - 主构建工具
  • Vue-tsc - Vue 组件的 TypeScript 编译
  • Unbuild - Node.js 包的统一构建系统
  • Rollup - 模块打包（使用插件扩展）
  • Terser - JavaScript 代码压缩
  • Sass - CSS 预处理

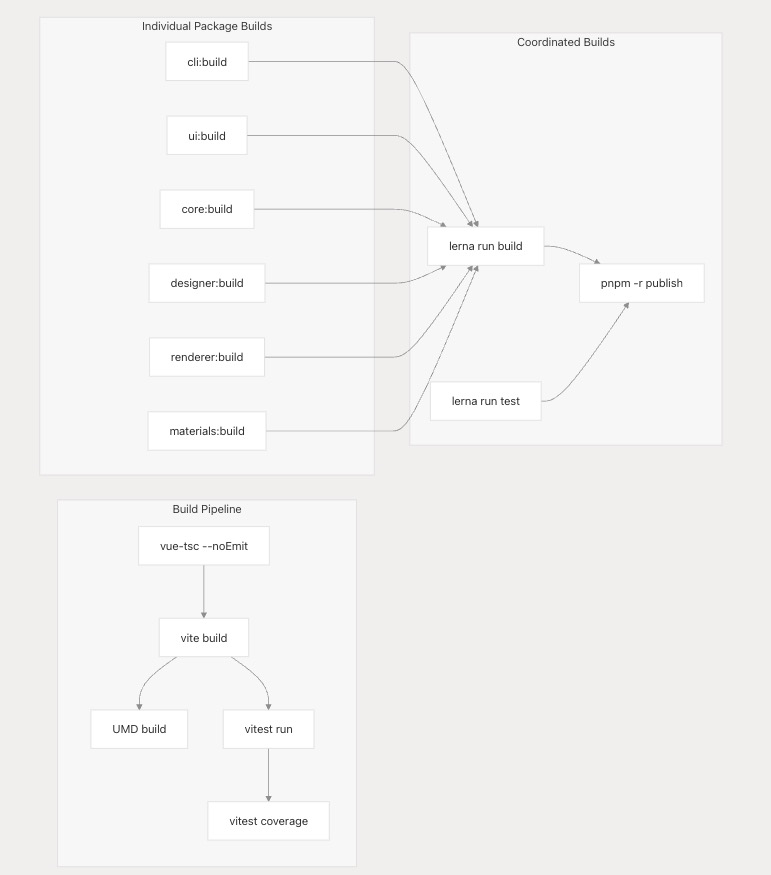

构建流程编排：

平台构建系统特点：

  • 基于语义化版本控制的同步版本管理
  • 使用 PNPM 工作区和 Lerna 的 monorepo 管理
  • 跨所有包的协调构建流水线
  • 自动化测试和覆盖率报告

应用集成方式 ​

应用可通过多种方式集成 VTJ 包：

  1. 使用完整的 Pro 平台体验：
ts
import { createApp } from 'vue';
import { VtjPro } from '@vtj/pro';

const app = createApp(App);
app.use(VtjPro);
  1. 仅使用 Web 渲染器：
ts
import { createApp } from 'vue';
import { VtjWeb } from '@vtj/web';

const app = createApp(App);
app.use(VtjWeb);
  1. 使用 UniApp 集成：
ts
import { createSSRApp } from 'vue';
import { VtjUniApp } from '@vtj/uni-app';

export function createApp() {
  const app = createSSRApp(App);
  app.use(VtjUniApp);
  return { app };
}

应用示例 ​

代码库包含多个示例应用：

应用名称描述使用包
app标准 Web 应用@vtj/web, @vtj/plugin-ckeditor
uniappUniApp 实现@vtj/uni-app, @vtj/renderer
h5移动端 H5 应用@vtj/h5, @vtj/renderer
extension浏览器扩展@vtj/pro, @vtj/web
material物料编辑器@vtj/pro, @vtj/web
plugin插件开发环境@vtj/pro, @vtj/web
lcdp在线演示平台@vtj/web, @vtj/pro

这些示例展示了 VTJ 支持的不同集成方法和平台目标。
